東莞恒溫恒濕試驗箱制冷系統典型電路

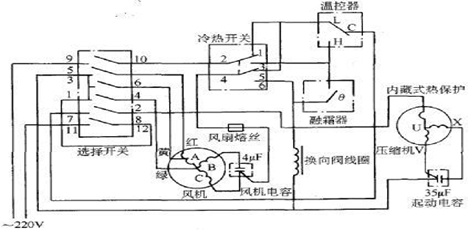

 東莞恒溫恒濕試驗箱制冷系統電氣控制原理圖。
風速選擇開關選擇風扇運轉速度，有快、中、慢三檔。制冷時，換向閥不得電，東莞恒溫恒濕試驗箱制冷系統壓縮機和風扇電動機工作；制熱時，換向閥得電，制冷劑的流向改變，同時東莞恒溫恒濕試驗箱制冷系統壓縮機和風扇電動機也工作，實現制熱。東莞恒溫恒濕試驗箱房間溫度由溫控器控制。熱泵型東莞恒溫恒濕試驗箱制熱運行時，若室外換熱器表面溫度低于0℃，則融霜溫控器轉換器，使換向閥失電，東莞恒溫恒濕試驗箱進行制冷循環，室外換向器(此時變成了冷凝器)升溫，完成融霜過程。

東莞恒溫恒濕試驗箱制冷系統制冷系統
東莞恒溫恒濕試驗箱制冷系統制冷系統是依靠換向閥的轉換來實現的。止回閥的作用是使制冷劑在制冷時，不經過制熱毛細管。由于制冷劑流向可以通過電磁四通換向閥轉換，因此東莞恒溫恒濕試驗箱制冷系統可以如冷風型那樣制冷，同時也可以制熱。
