★ 用自測辦法

☀ 對通道模板進行悉數查看，格外應查看通道模板有否開裂和機械損害，元件有否松動。
★ 模擬量輸入通道模板系列的實驗查看辦法
☀ 查看項目；絕緣電阻查看;動作功用查看;尋址功用查看;采樣速度查看;度查看;抗攪擾查看。
★ 共模攪擾;串模攪擾;特別功用查看。
☀ 查看辦法；絕緣電阻查看；本查看辦法僅適用于阻隔型的通道模板，對非阻隔型的通道模板絕緣電阻查看辦法由供需雙方商定。
★ 半阻隔型通道模板
☀ 將輸入端子悉數短接后與核算機地之間用規則直流電壓兆歐表進行測驗。絕緣電阻值應契合制造廠規則。
★ 全阻隔型通道模板
☀ 除按6.2.1.1測驗辦法測驗以外，還應將各路輸入端子別離短接，參照上述辦法測量各路輸入端子之間的絕緣電阻。
★ 動作功用查看
★ 尋址功用查看；對被測通道模板的某一路輸入90%量程的被測信號，其它路都輸入零信號，然后運用測驗查看程序進行測驗，并在。盯上或許其它顯現儀器上調查，成果只要該路有信號，其它路均為零按上述辦法對每路都測驗一遍，承認尋址功用正常。
☀ 采樣速度查看；任選兩路，在測量規模下限值的基礎上，別離參加量程的5%和95%輸入信號，以制造廠規則的采樣速度進行替換采樣測驗，測驗成果應契合規則度目標請求。
☀ 此刻，用示波器或計時器測定AI通道模板進行一次采樣所用時刻(采樣時刻).取其倒數即為采樣速度。

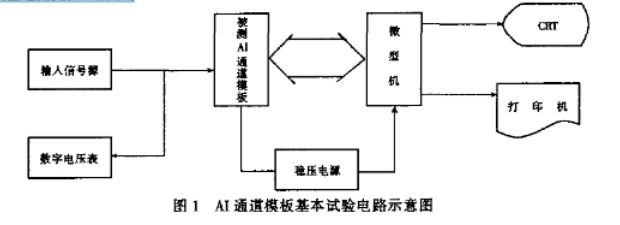

☀ 度查看；通道模極的度為實測的平均差錯與3倍的均方根差錯之和。實驗電路見圖1所示。

☀ 實驗用的信號源應為規范信號源。實驗中，采樣速度應取被測通道模板商品闡明書的規則值。
☀ 實驗中，應依據被測AI通道模板各路的最程巨細，別離選定若干值為實驗點，每路實驗點數最少5個，請求均勻分布在全部量程規模內，包含挨近但不等于測量規模上、下限值在內的二個點，一起各路的實驗點數還應與被測通道模板的度請求相等。
☀ 例如:某AI通道模板某一路的測量規模為0-賀，度請求為0.2級則其量程為5v，實驗點可選定為量程的5%,20%,40%，50%，60%，80%，95%，合計7個點。
☀ 度查看過程如下:任選一路，先后參加選定的不一樣輸入信號真值;運用測驗查看程序，對每個實驗點別離重復L次測驗，重復次數L能夠從32，64，128，256，512，124中任選一種，然后依據測得的數據，按下列核算式，別離核算每個實驗點的平均差錯與均方根差錯。


☀ 依照上述辦法，對各路進行測驗，若有也許也能夠多路一起測驗。依據測驗核算成果，挑選各路各測驗點中測得的度值表明該模板的度。
☀ 當以平均差錯鑒定通道模板功能時，應挑選測驗成果中的平均差錯來表明。
