一、振蕩器
  本系列振蕩篩選用兩種振蕩器，即塊偏疼振蕩器和激振電動機塊偏疼振蕩器見圖1，它由兩對主、副偏疼塊，一根軸，兩套大游隙（3G）軸承及軸承座等構件構成激振力由主、副偏疼塊發生，激振力巨細可由主、副偏疼塊的夾角調整。

圓振蕩篩運用兩套塊偏疼振蕩器，分別設備在篩箱兩邊板上；或一臺激振電動機設備于篩箱上部的支持梁上。
直線振蕩篩運用四套塊偏疼振蕩器，篩箱兩邊板各設備兩套振蕩器小標準直線振蕩篩亦可運用兩臺激振電動機，其激振力的巨細可經過調整其偏疼塊的夾角完成。
❤篩面及其緊固設備

  為習慣大塊、大密度物料的篩分與煤矸石脫介的需求，重型振蕩篩的篩面需有較大的承載才能、耐磨和耐沖擊功能。

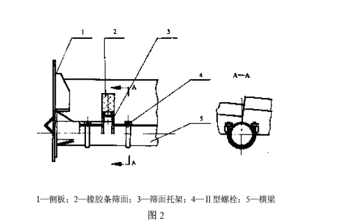

  規劃中宜選用梯形斷面的鋼棒作為篩條。為削減噪聲，進步耐磨性，亦可運用成型橡膠條，用螺栓固定在篩面托架上，見圖2。

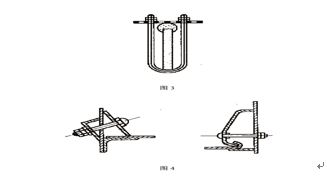

  圓振蕩篩與復合振蕩篩，可選用不銹鋼焊接篩板、沖孔篩板、聚氨酯篩板和橡膠篩板等。其緊固方法為中心用螺栓固定在梁上，見圖3。
  當篩寬小于900 mm時，中心可不固定；篩寬超越2100 mm者，中心應固定兩排螺栓，篩面兩邊用張緊板壓緊，見圖4。

  直線振蕩篩的篩面，單層篩和雙層篩的基層，選用帶構造的不銹鋼篩面；雙層篩的上層篩面，當篩寬不超越1.5 m 時選用自承重篩板，超越1.5 m 時選用沖孔篩板或織造篩網等。

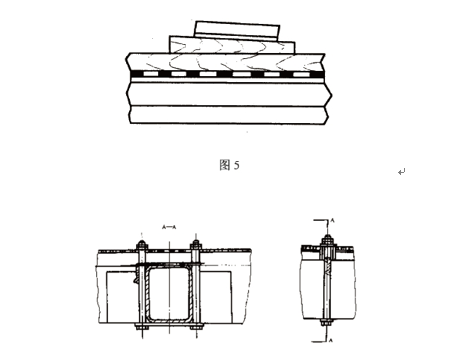

  其緊固方法是沿篩面兩邊板處選用壓木、木楔壓緊，見圖5。中心各塊篩板之間則用螺栓經壓板壓緊，見圖6。

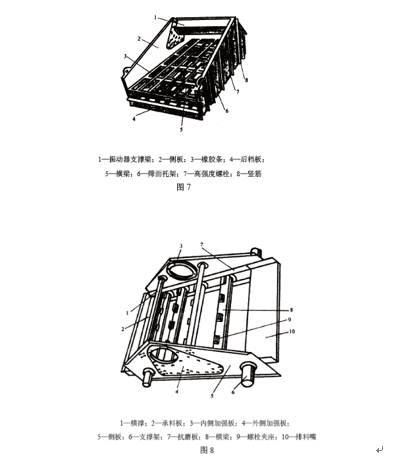

篩框：篩框由側板、后擋板、橫梁、承料板和排料嘴等構成直線振蕩篩的篩框構造見圖7，圓振蕩篩的篩框構造見圖8。


篩框所用橫梁通常用兩頭帶法蘭的關閉型材構成，現在多為圓形和矩形當無適宜的標準選用時，矩形梁亦可約束對焊，其成型方法冷熱均可，但在長度方向同一形狀只能一次成型焊接有必要焊透，并進行退火處理，焊縫方位對直線振蕩篩宜安置在振蕩方向的垂線上。
  篩框側板和后檔板、排料嘴及橫梁宜選用高強度螺栓或環槽鉚釘聯接，受力較小部位也可選用通常螺栓加鎖緊螺母聯接。
傳動設備;選用兩種傳動方法，直接傳動和非直接傳動。

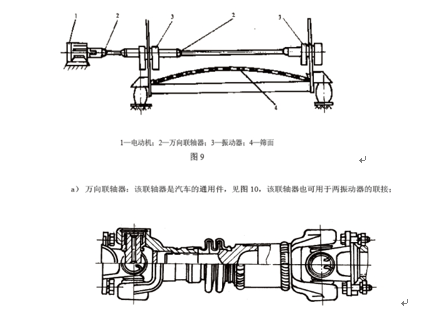

  直接傳動：電動機經過聯軸器直接驅動振蕩器，見圖9。其間聯軸器有三種型式，規劃中視需求選用。

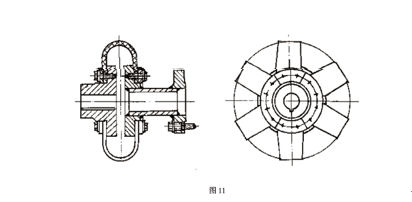

   輪胎聯軸器：它由法蘭和數片膠帶構成，見圖11因?yàn)槠渲芟騽偠容^大，能夠傳遞很大扭矩，但徑向剛度很小，因此可接受較大的徑向跳動變形，可用于電動機與振蕩器的聯接。它的軸向尺度較小，能夠削減振蕩篩的寬度；

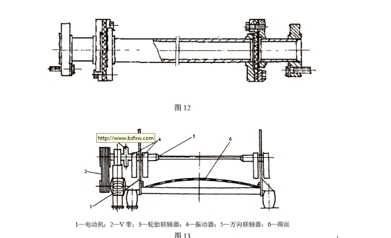

  橡膠聯軸器（三爪撓性聯軸器）：該聯軸器由法蘭、圓形平帶、壓板和螺栓等件構成，見圖12這種聯軸器軸向尺度較大，可用于兩振蕩器的聯接。
  非直接傳動：電動機經過一級V 帶減速，再經過聯軸器與振蕩器聯接，見圖13。可依據需求選用7.4.1 中所述的三種聯軸器之一。

   支持設備:依據JB/T 3687.1，振蕩篩設備方法為座式每臺振蕩篩由四組繃簧支持，每組繃簧視振蕩篩的標準不一樣，可由一個至三個繃簧構成。

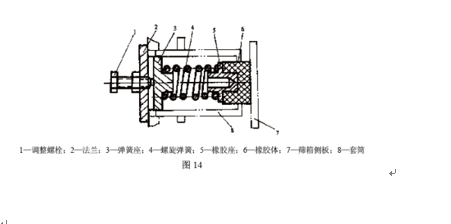

   支持繃簧可用橡膠繃簧或螺旋繃簧亦可用復合繃簧，通常在支持設備中還規劃有沖突阻尼器，其構造見圖14。
   鑒于橡膠繃簧和復合繃簧的橡膠內阻較大，對過共振區時的振幅有必定約束效果，故亦可不規劃阻尼器和其它的約束設備。
