玻璃釉是由一定成份的玻璃粉,少量懸浮劑和著色劑經濕磨制成。使用時,將玻璃釉漿涂覆于繞有鉑絲的95瓷骨架上,經高溫燒結后成為玻璃釉電絕緣涂層。本文正航儀器側重對玻璃釉電絕緣涂層的性能作一介紹。
一、玻璃釉的物理性能

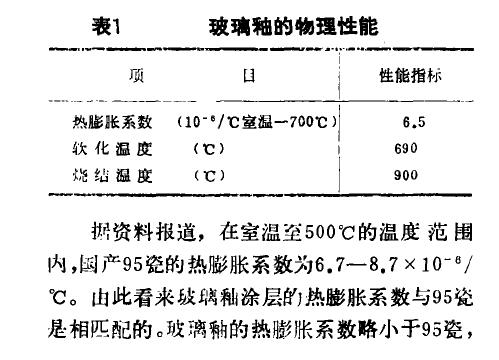

測定了玻璃釉的熱膨脹系數、軟化溫度和燒結溫度。其結果見表l。



據資料報道,在室溫至500℃的溫度范圍內,國產95瓷的熱膨脹系數為6.7一8.7又1 0“6/℃。由此看來坡璃釉涂層的熱膨脹系數與95瓷是相匹配的,玻璃釉的熱膨脹系數略小于9 5瓷,當涂層燒結后涂層受到的是壓應力而不是張應力,從而對提高鉑電阻的機械強度有利,因為玻璃的抗壓強度遠高于它的抗張強度。玻璃釉的軟化溫度也能滿足鉑電阻在制造過程中的退火要求。
一般鉑電阻的退火溫度范圍大致在40一60℃之間。玻璃釉的燒結溫度為900℃,相對來說也是比較合適的。因為燒結溫度過高會引起鉑熱電阻絲晶粒的長大變粗,導致溫度計性能的降低。但是涂層的燒結溫度過低也不行,這是因為燒結溫度低,涂層的軟化點也相應降低,隨之鉑電阻的退火溫度也要降低,這就達不到消除鉑絲應力的目的。http://www.hbard.cn
