一、設計要求
1)供電方式選擇。
2)鐵芯型式選定。
3)選定氣隙磁密，決定磁極面積
4)抉定鐵芯磁密，并求匝數(shù)。
5)抉定電流有效值。
6)抉定導線截面積。
7)選擇電器。
8)其它例行工作。如線圈尺寸，絕緣，校核溫升等
二、供電方式的選擇
對于6000汰/分的電振給料機，是直接輸入交流電壓；一般用于給料量很小的場合。對于30叨次／分的電振給料機，當給料量較小時，即需要領定電流較小時，采用半被整流電路。當給料量較大時，即需要額定電流較大時，采用半波整流加直流的供電電路。隨著可控硅元件的逐步推廣使用，采用可控硅半波整流電路的供電方式己在各種給料量的電振給科機上使用。
三、鐵芯型式選擇

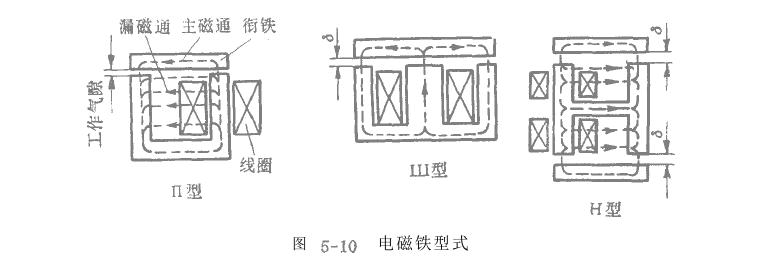

合理的鐵芯結構可以使材料消耗少，加工工時也大大減少。目前，電樞鐵芯有兩種型式，即“門”型及，山”型，另外也有采用“H”型的。銜鐵用“一”字型。見圖5—10“I1”型比“III”型簡單，漏磁小；但結構不夠緊湊。



“山型漏磁大，硅鋼片利用率低，但結構緊湊，便于安裝。所以一般小型電振給料機，例如Dz系列電振給科機的Dz1一DZ5，都用“III”型。對于大型電振給料機，例如DZ6一DzlM考慮經濟性問題，故都采用“I1”型。“H”型鐵芯型式由于構造復雜，調節(jié)困難，國內應用較少。
四、選定氣隙磁密，決定磁極面積
氣隙磁密交流幅恒用B。表示。對于半波整流的激振器，B0選6500—7500高斯，對于半被整流加直流的激振器，N＝2時，B0選4000-5000高斯。http://www.hbard.cn
